Como escolher monóculos térmicos de visão noturna para a caça em 2023

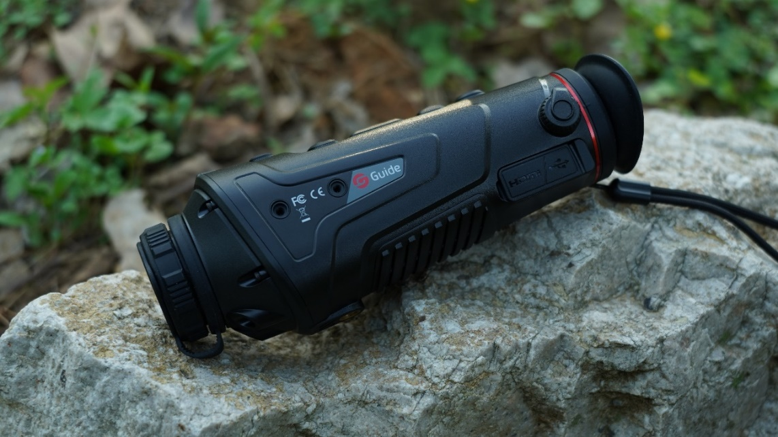

O monocular térmico de visão noturna é uma verdadeira «arma mágica» para a observação noturna de animais e do terreno, a prevenção de perigos e as operações de busca e salvamento de colegas de equipa. A aplicação anterior de produtos de infravermelhos em câmaras térmicas portáteis militares começou a chegar ao público em geral, sendo cada vez mais aceite por caminhantes e entusiastas de atividades ao ar livre, tendo-se tornado gradualmente num equipamento indispensável. Neste guia, a Sensmart irá apresentar-lhe os principais indicadores para a escolha de monóculos térmicos

Em primeiro lugar, para esclarecer o princípio de funcionamento do monocular térmico: o princípio da imagem térmica por infravermelhos não é misterioso. A partir da análise dos princípios físicos, o corpo humano é uma fonte natural de radiação infravermelha biológica, que emite e absorve constantemente radiação infravermelha. A distribuição da temperatura do corpo humano normal apresenta certa estabilidade e características específicas; a temperatura de cada parte do corpo é diferente, formando um campo térmico distinto. Quando ocorre uma doença ou alteração funcional em alguma parte do corpo, o fluxo sanguíneo nessa área altera-se em conformidade, resultando numa alteração da temperatura local do corpo, que se traduz numa temperatura elevada ou baixa. Com base neste princípio, a radiação infravermelha do corpo é captada por um sistema de imagem térmica e convertida num sinal digital para formar um termograma em pseudocores.

O elemento mais importante na escolha de uma câmara térmica é o seu «coração»: o detetor de infravermelhos da câmara térmica. Tal como o «coração» de um computador é a CPU, o «coração» de uma câmara térmica é o detetor de infravermelhos. Este é o indicador mais importante na escolha de uma câmara!

Um detetor divide-se em refrigerado e não refrigerado; os não refrigerados são de tamanho reduzido e baixo consumo de energia. A tendência dominante no mercado civil atual são os detetores de plano focal de infravermelhos não refrigerados e, como ponte entre a deteção da radiação infravermelha e o sinal de saída, o elemento termossensível constitui o núcleo do detetor de infravermelhos.

Atualmente, os materiais predominantes para a sensibilidade térmica não arrefecida no campo do infravermelho são o óxido de vanádio e o silício amorfo. Comparando os dois, devido às propriedades dos materiais, a sensibilidade do óxido de vanádio é mais do dobro da do silício amorfo; nas mesmas condições de TCR, o ruído do silício amorfo é duas ordens de magnitude superior ao do óxido de vanádio; o desempenho específico das imagens do silício amorfo apresenta uma sensação de véu, não sendo nítidas nem transparentes; o efeito de imagem do silício amorfo é significativamente inferior ao do detetor de óxido de vanádio.

Por conseguinte, nos casos em que os requisitos de imagem da indústria e do cenário não são elevados, podem utilizar-se detetores de silício amorfo; se os requisitos de imagem forem elevados, ou se a distância de imagem for grande, devem utilizar-se detetores de óxido de vanádio. Tendo em conta a acessibilidade financeira pessoal, se o orçamento não for elevado, deve considerar-se o silício amorfo; se o orçamento for mais elevado, a primeira escolha recai sobre os produtos de óxido de vanádio.

A sensibilidade térmica é o indicador principal de uma câmara térmica, e o NETD é a diferença de temperatura equivalente ao ruído; quanto mais baixo for o valor, mais nítima será a imagem. Se a sensibilidade for fraca, o ponto observado fica ofuscado pelo ruído, o que impedirá que o equipamento garanta as características de segurança mais básicas no terreno. Ao mesmo tempo, é também necessário evitar a distorção da identificação para prevenir lesões acidentais nos colegas de equipa. Por que razão, mesmo com o valor de NETD igual, o efeito da imagem varia tanto nas câmaras de imagem térmica? Os especialistas salientam que existem alguns fabricantes que apresentam valores de NETD falsos; alguns fabricantes tomam um valor limite do NETD e utilizam esse valor específico como uma constante para a rotulagem. No final, terá ainda de verificar com os seus próprios olhos e comparar os efeitos de imagem de várias câmaras de imagem térmica diferentes.

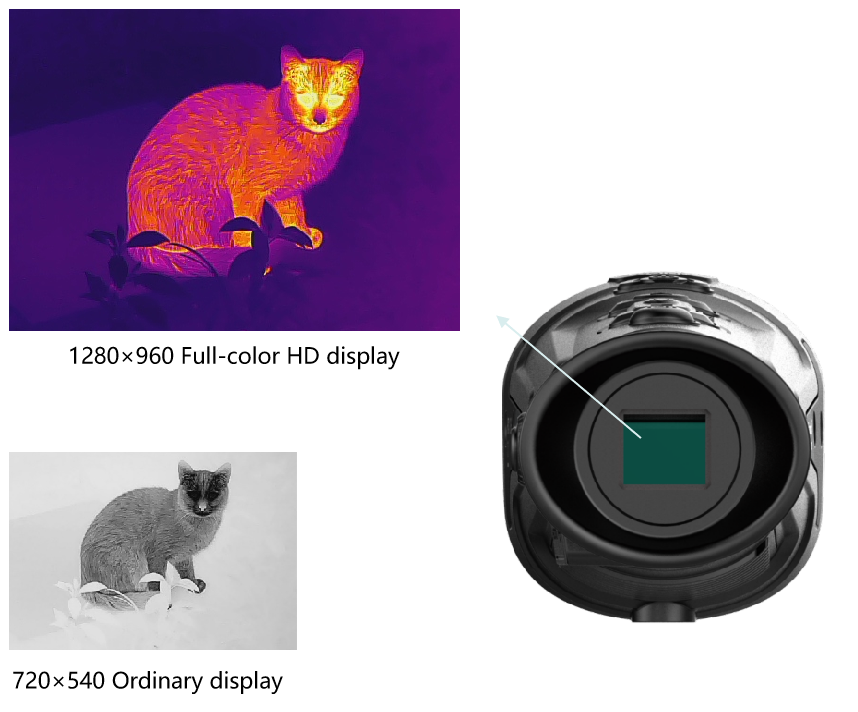

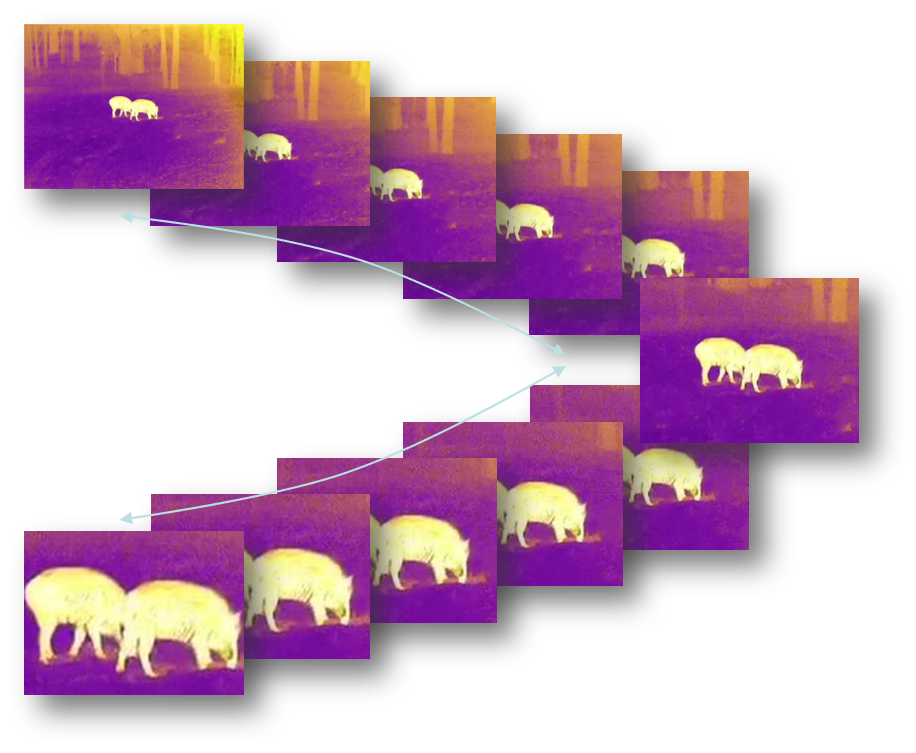

Existem também indicadores relativos aos píxeis do detetor. Não se confunda: os píxeis do detetor e os píxeis da ocular são duas coisas diferentes, e algumas empresas confundem frequentemente estes dois conceitos. Uma câmara de infravermelhos civil de gama relativamente alta tem 640 × 512 píxeis; as imagens desta câmara de infravermelhos de gama alta são nítidas e detalhadas, sendo possível distinguir um objeto do tamanho de uma lebre a 500 metros de distância; as câmaras de infravermelhos de gama média têm 384 × 288 píxeis; esta série de câmaras de infravermelhos consegue identificar com precisão um corpo humano em movimento a 700 metros de distância. No que diz respeito à taxa de fotogramas, uma boa câmara de imagem térmica deve ter uma taxa de 30 Hz a 50 Hz; caso contrário, não funcionará em muitas situações. Uma taxa de fotogramas elevada ou baixa reflete diretamente o desempenho e a velocidade de resposta da câmara de imagem térmica.

Notas sobre a utilização de monóculos térmicos de visão noturna.

1. A distância de medição deve ser adequada

A vantagem da câmara térmica infravermelha em relação à câmara térmica tradicional é que pode ser utilizada à distância, permitindo que o operador a controle remotamente para obter as imagens do objeto-alvo. No entanto, a distância de medição deste instrumento também tem um certo limite. Se exceder a distância de medição da câmara, o instrumento não conseguirá enviar a imagem captada pela câmara para o computador anfitrião de forma fluida. Por isso, sempre que utilizarmos o instrumento para observar objetos, devemos, em primeiro lugar, investigar o alcance das atividades do objeto e, em seguida, ajustar os parâmetros de distância de medição do instrumento.

2. Ajustar a distância focal

A câmara de imagem térmica de infravermelhos possui algumas das funções de uma câmara fotográfica; é necessário ajustar a distância focal antes da utilização, uma vez que uma distância focal demasiado grande, elevada ou baixa não é propícia à leitura da temperatura. A câmara de infravermelhos divide-se em dois tipos: focagem manual e focagem elétrica. A focagem manual é mais precisa, enquanto a focagem elétrica é mais prática; pode escolher e utilizar a que melhor se adequar às suas necessidades durante a utilização.

3. A faixa de medição de temperatura deve ser adequada

A câmara térmica de infravermelhos mede a temperatura do objeto e, em seguida, de acordo com a temperatura do objeto, forma um mapa de imagem de infravermelhos diferente. Aplicámos esta tecnologia em cenários de busca e salvamento, salvando a vida de muitas pessoas. Este instrumento pode medir uma variedade de temperaturas, mas a medição deve situar-se dentro de um determinado intervalo. Uma temperatura demasiado elevada pode causar danos na superfície do instrumento; uma temperatura demasiado baixa impedirá o instrumento de detetar a presença de objetos. O operador deve realizar um estudo e uma análise cuidadosos do ambiente de temperatura de funcionamento antes de utilizar o instrumento no trabalho. Pretendemos garantir que a temperatura do local não cause danos ao instrumento, ao mesmo tempo que este continue a funcionar corretamente.

4. Evitar a exposição direta à luz solar

No inverno, quando se utilizam câmaras térmicas de infravermelhos para medir a temperatura de objetos, a dificuldade de medição é maior. Como, na maioria dos casos, a diferença entre a temperatura do objeto e a temperatura ambiente no inverno não é significativa, a medição da temperatura do objeto é facilmente afetada pelo ambiente. A diferença entre a temperatura do objeto e a do ambiente não é grande; além disso, a luz solar direta sobre o objeto aumenta a temperatura, dificultando ainda mais o trabalho da câmara térmica. No inverno, podemos tentar utilizar a câmara térmica de infravermelhos de Shenzhen à noite para as atividades de medição. Se for necessário medir o objeto durante o dia, devemos evitar a influência da luz solar direta.
